1. 背景
不得不说,这是个激动人心的时刻。从十年前在大学接触 C 语言开始,就有了一个宏大的目标,不断学习相关知识,希望有朝一日,能够搭建一个物联网系统,逐步实现农业生产的自动化,先是远程监测,再是远程控制,最后是自动控制。当时就已经明白,对于自己来说,这个目标过于宏大,至于何时能够实现,心里也没有底。但是,凭借一腔热血,就这么一路学了过来。终于,不管是内部条件还是外部条件,都能支撑我迈上一个新的台阶了。
两年前做了一个基于 Lora 的温湿度监控系统,可以说将习得的大部分知识遍历了一遍,包括:设计温湿度终端的外形及内部结构,通过 3D 打印让其从数字世界进入现实世界;开发温湿度终端的程序、设计 PCB,使其在使用 2000mAh 锂电池、按 5min 一次的频率将数据发送到 1km 外的网关的情况下工作 1 个月;基于成品的开发板开发网关软件,将来自终端的数据发送到服务器上;自己开发服务器软件(急流勇退了,鉴权、加密等,不是一个人能完成的,完成了一些简单的功能后决定尝试开源的物联网平台);筛选合适的开源物联网平台(过程也比较艰难,在电脑上挨个搭建试用,最终选了 ThingsBoard);买服务器、买域名、域名备案等等。当时,每个环节都举步维艰。博客中的好多博文都是跟这个有关的。
那个时候还没有集成 Lore 的 MCU,需要使用 Lora 模块加 MCU 的方案。终端最先用的是安信可的 Ra-02 模块和一款 STM8L 系列的单片机,网关买的联粹科技的 LG-01P。期间遇到了不少问题,信号传输距离达不到预期、功耗达不到预期、所选 STM8L 的 Flash 空间太小导致程序放不下、终端和网关无法通信等,凡此种种,更要命的是,终端和网关都在我老家,好多测试只能在放假或者请假回家的时候做,于是,每次回家我都带着电脑、调试器、焊接工具等。还有网关,先是用的厂家的示例代码,Linux 侧和 MCU 侧通信用的是 Arduino 的 Bridge 方案,一方面,Linux 和 MCU 只能单向通信,另一方面,MCU 上的内存资源消耗也比较严重,时长出现增加功能导致栈溢出的问题。后来废弃了这个方案,自己写 Linux 侧的程序,和 MCU 使用串口通信,先是用 C 语言开发 Linux 侧的网关程序,效率低不说,BUG 也层出不穷,后来为此花了半年时间学习 Rust,但是不幸的是,LG-01P 用的 OpenWrt 版本比较老,使用的工具链是 mips-unknown-linux-uclibc,好巧不巧,Rust 没有 uclibc 的版本,没办法,只能硬着头皮为其编译 Rust 工具链,真是艰难呐,工具链编译及其耗时间,需要七八个小时,而且最初的时候,编译总出错,夜没少熬。后来的路依旧艰难,uclibc 的 ioctl 命令和 gcc 的不太一样,需要修改 Rust 的串口库,解决 ioctl 命令不匹配的问题,uclibc 的工具链里面没有 openssl,需要从源码编译 openssl 以支持 MQTT。不过功夫不负有心人,最终还是做成了。用了 Rust,后面不管是效率还是质量,都比较高了。这个系统已经稳定工作了两年多了,远程监测算是实现了。
现在,得益于 ESP32 的存在,总算实现了远程控制。为什么不用前面温湿度终端的方案呢?因为,远程控制就涉及到安全问题了,要加密、要防重放攻击等等,虽然网关和服务器实现了 MQTTS 双向认证,但是,终端和网关没有可靠地加密机制与防重放攻击的机制,在自定义的协议基础上做这个事情,得不偿失。但是,可不可以选用 LoraWAN 呢?当时考虑过,一方面,LoraWAN 网关不便宜,另一方面,没有开源的 LoraWAN 代码可用,再一方面,LoraWAN 需要服务器支持,当时的 ThingsBoard 还不支持。因此,这显然不是我一个人能搞定的事情。为什么 ESP32 可以呢?因为它的资源丰富,足够存得下 X.509 证书,这样就可以使用 MQTTS 协议以及 HTTPS 协议了,而且使用 MQTTS 时可以进行双向认证,于是,安全问题就解决了。不过,最终还是要走上使用 LoraWAN 的道路,毕竟,Wi-Fi 没有那么大的覆盖范围。
接下来进入正题,介绍如何使用 ESP32 和 ThingsBoard 搭建一个可以进行远程浇花的物联网系统,需要有一些知识或技能储备,包括:会搭建 ESP-IDF 开发环境,会使用 Linux 操作系统,了解非对称加密,了解什么是域名以及二级域名,了解 MQTT 协议,还有一点点动手能力,当然,还要有足够的耐心,毕竟,环节越多,涉及的知识点越多,遇到困难的可能性也越大。

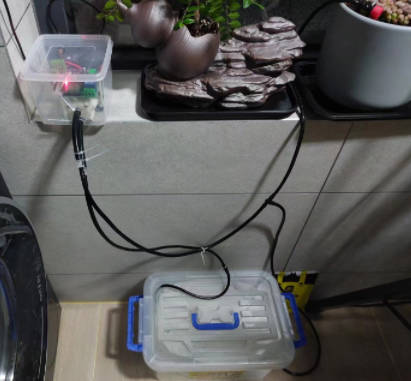

先来看看最终的系统长啥样:
2. 系统架构及功能描述
该系统由三部分构成,第一部分是主控为 ESP32 的终端,第二部分是自建的 ThingsBoard 物联网平台,第三部分是 ThingsBoard 手机 App。终端通过 Wi-Fi 接入互联网,通过 MQTTS 协议接入自建的 ThingsBoard 物联网平台,通过 HTTPS 协议进行 OTA 升级,我们可以使用电脑或手机远程控制终端来浇花。
(持续更新中)
